技术专辑|GIS设备简介
2018-02-28
1
什么是GIS设备

GIS是Gas Insulated Switchgear的英文缩写,一般翻译为气体绝缘全封闭组合电器,通常采用SF6气体作为绝缘介质,包含断路器(CB)、隔离开关(DS)、接地开关(ES、FES)、母线(BUS)、电流互感器(CT)、电压互感器(VT)、避雷器 (LA)等高电压组件。目前GIS设备产品已涵盖72.5千伏~1200千伏的电压等级范围。

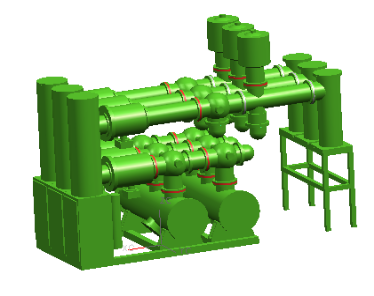

图 1 GIS设备的典型结构组成

2
GIS设备的特点

由于SF6气体具有优异的绝缘性能、灭弧性能和稳定性能, GIS设备具有占地面积少、灭弧能力强、可靠性高等优点,但是SF6气体绝缘能力受电场均匀程度的影响较大,当GIS内部存在尖端或异物时易发生绝缘异常。

GIS设备采用全封闭结构,在带来内部元器件不受环境干扰、检修周期长、维护工作量少、电磁干扰低等优点的同时,也存在单次检修工作复杂、检测手段相对贫乏等问题,而当封闭结构被外界环境所侵蚀破坏,还会进一步带来进水、漏气等一系列问题。


图 2 GIS设备采用全封闭结构

3
GIS设备的内部结构

GIS导电回路是由若干元件构成。按工作方式,一般可分为:固定接触(用紧固件如螺钉紧固的电接触称为固定接触,固定接触在工作过程中没有相对运动。如触头与盆子的连接等)、触头接触(在工作过程中可以分离的电接触又称为可分接触)、滑动及滚动接触(在工作过程中,触头间可以互相滑动或滚动,但不能分离的电接触称为滑动及滚动接触。开关电器的中间触头就是采用这种电接触)。

图 3 GIS设备的触头
