开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中,进行开合、控制和保护用电设备。当开关柜出现控制回路断线故障后需要变电站的运维人员进行紧急分闸。现有技术中,进行紧急分闸这个过程需要运维人员靠近开关柜柜门进行,而在分闸过程中,开关柜可能会因故障电流过大而发生爆炸,从而危害运维人员的人身安全。
针对上述电网运行实际问题,项目团队在国内首次发布《高压断路器应急控制装置及应用技术规范》,实现220kV及以下电压等级的高压交流断路器的应急控制,规范高压断路器应急控制装置(以下简称装置)及应用的结构设计与操作流程、技术要求、检验与试验、标志、包装、运输、贮存等要求。
应急控制装置工作图
该标准由国网江苏省电力有限公司苏州供电公司、国网江苏省电力有限公司南京供电公司、国网浙江省电力有限公司台州供电公司、浙江电力有限公司杭州萧山供电公司、国网江苏省电力有限公司无锡供电公司、国网江苏省电力有限公司南通供电公司、国网江苏省电力有限公司泰州供电公司、国网江苏省电力有限公司盐城供电公司、国网江苏省电力有限公司连云港供电公司、国网江苏省电力有限公司扬州供电公司、国网江苏省电力有限公司淮安供电公司、国网江苏省电力有限公司宿迁供电公司、国网浙江省电力有限公司台州供电公司、国网浙江省电力有限公司杭州市萧山区供电公司、南京工业大学、南京航空航天大学、中国科学技术大学、东南大学溧阳研究院、南京宁太电气有限公司、苏州通源自动化设备有限公司共同编制。标准适用于具有按钮式和旋钮式分合闸操作的220kV及以下电压等级的高压交流断路器的应急控制场景,旨在规范相关装置的技术要求及其应用。
应急控制装置工作图
标准完整详细地描述了高压断路器应急控制装置及应用技术要求及试验内容,明确伸缩式应急控制装置结构设计与操作流程、旋转式应急控制装置结构设计与操作流程,规范装置性能要求、安全要求、检验与实验。装置已经在多个电网公司安全运行,有效的避免产生更大的损失,保障人员生命安全,减少了安全的隐患。后续计划将该标准由部分省区推广逐渐向全国范围内推广应用。

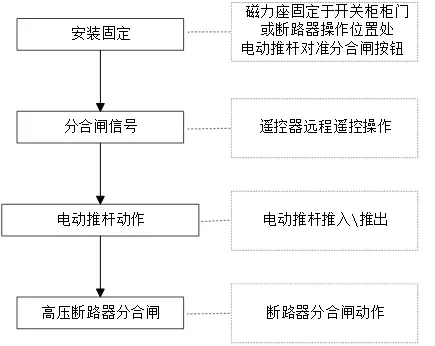

伸缩式应急控制装置操作流程

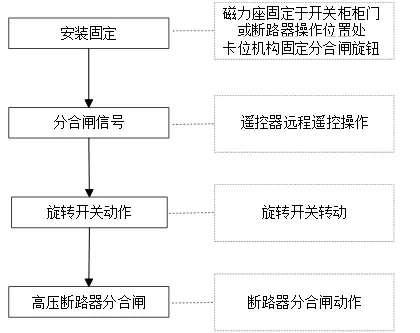

旋转式应急控制装置操作流程
《高压断路器应急控制装置及应用技术规范》的出台能够有力保障电网紧急操作人员的人身安全,同时提高隔离故障开关的处理效率,降低线路越级跳闸的风险,具有较高的推广应用价值。
旋转式小型紧急分合闸装置
